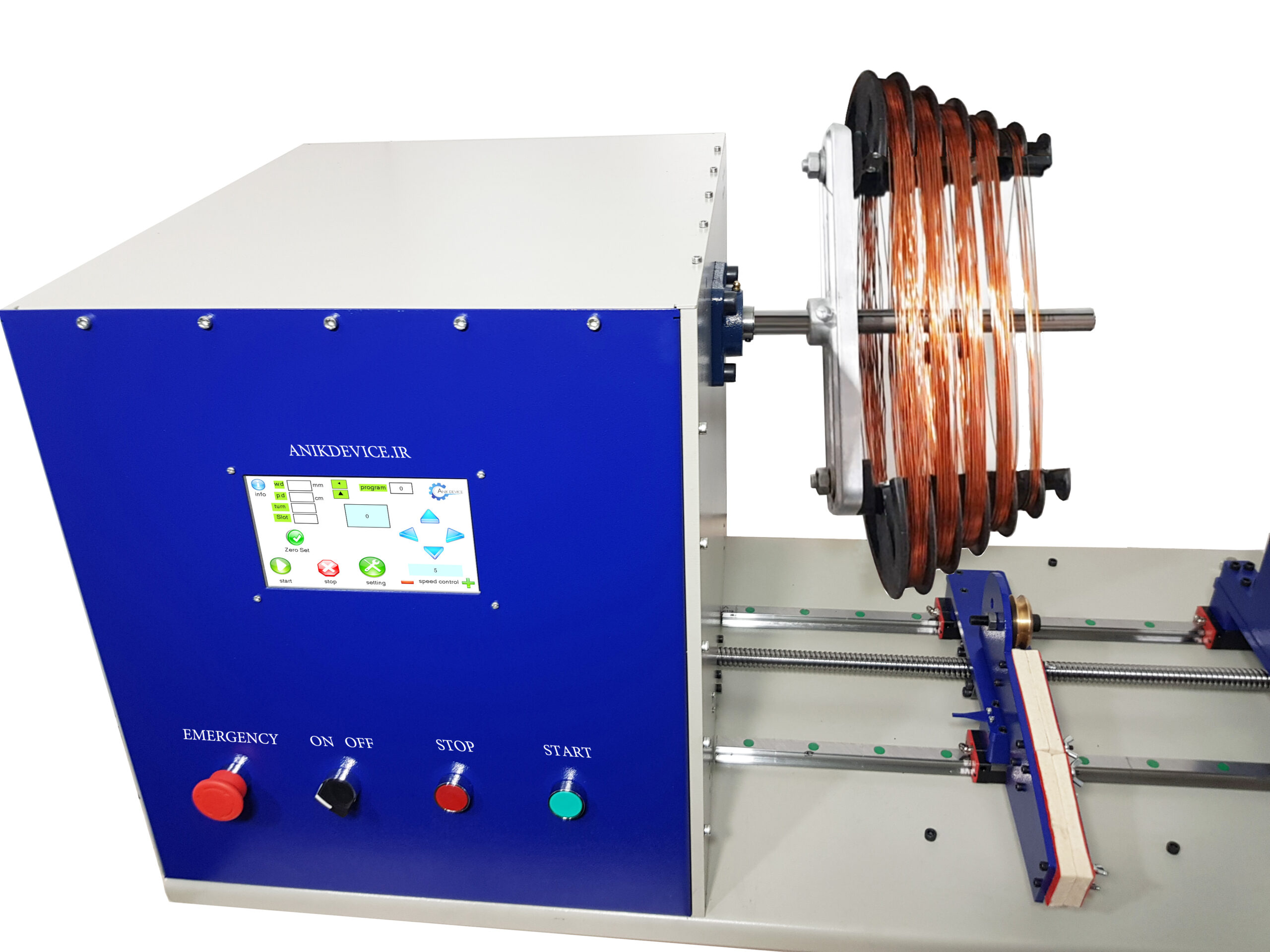

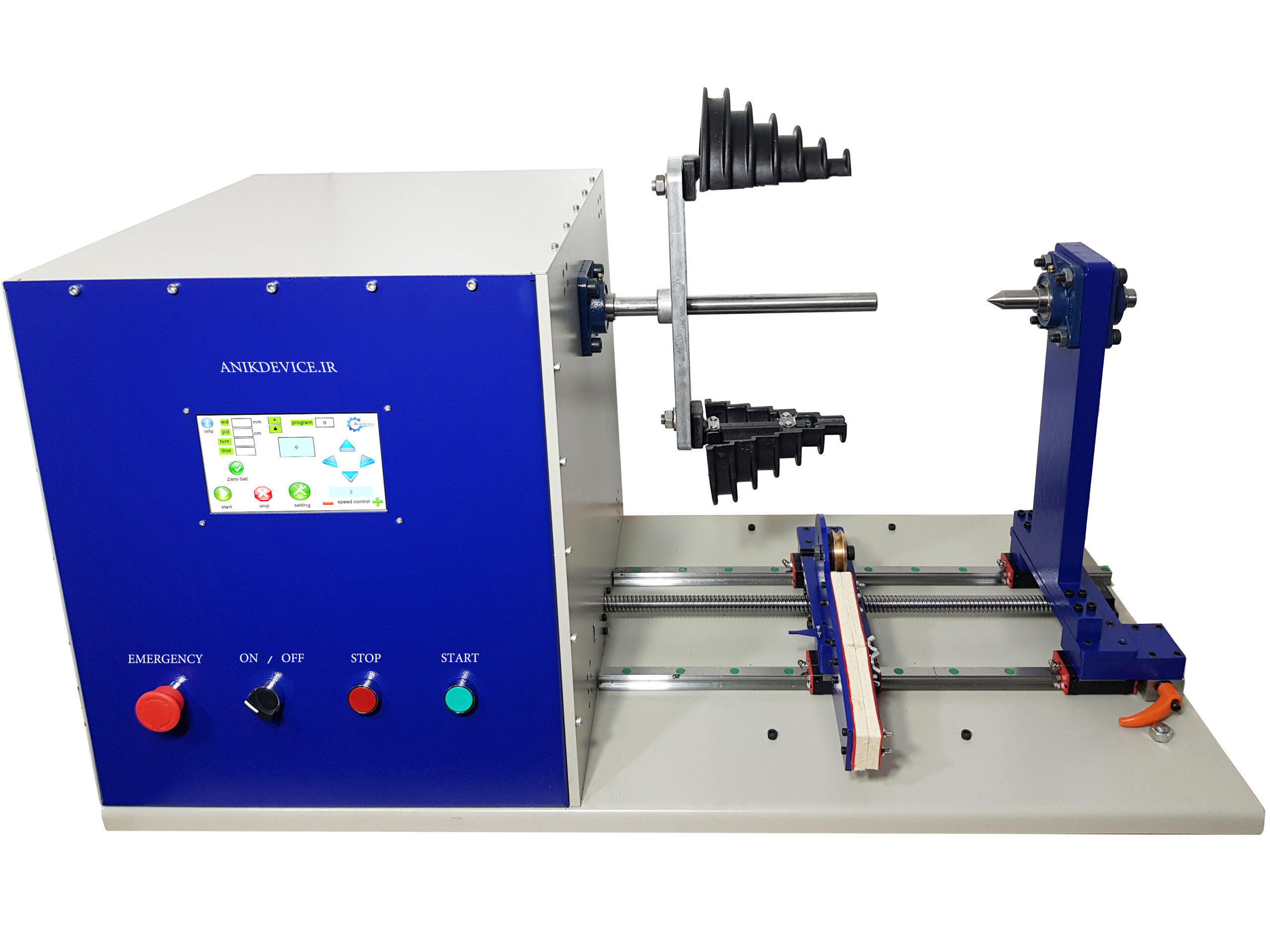

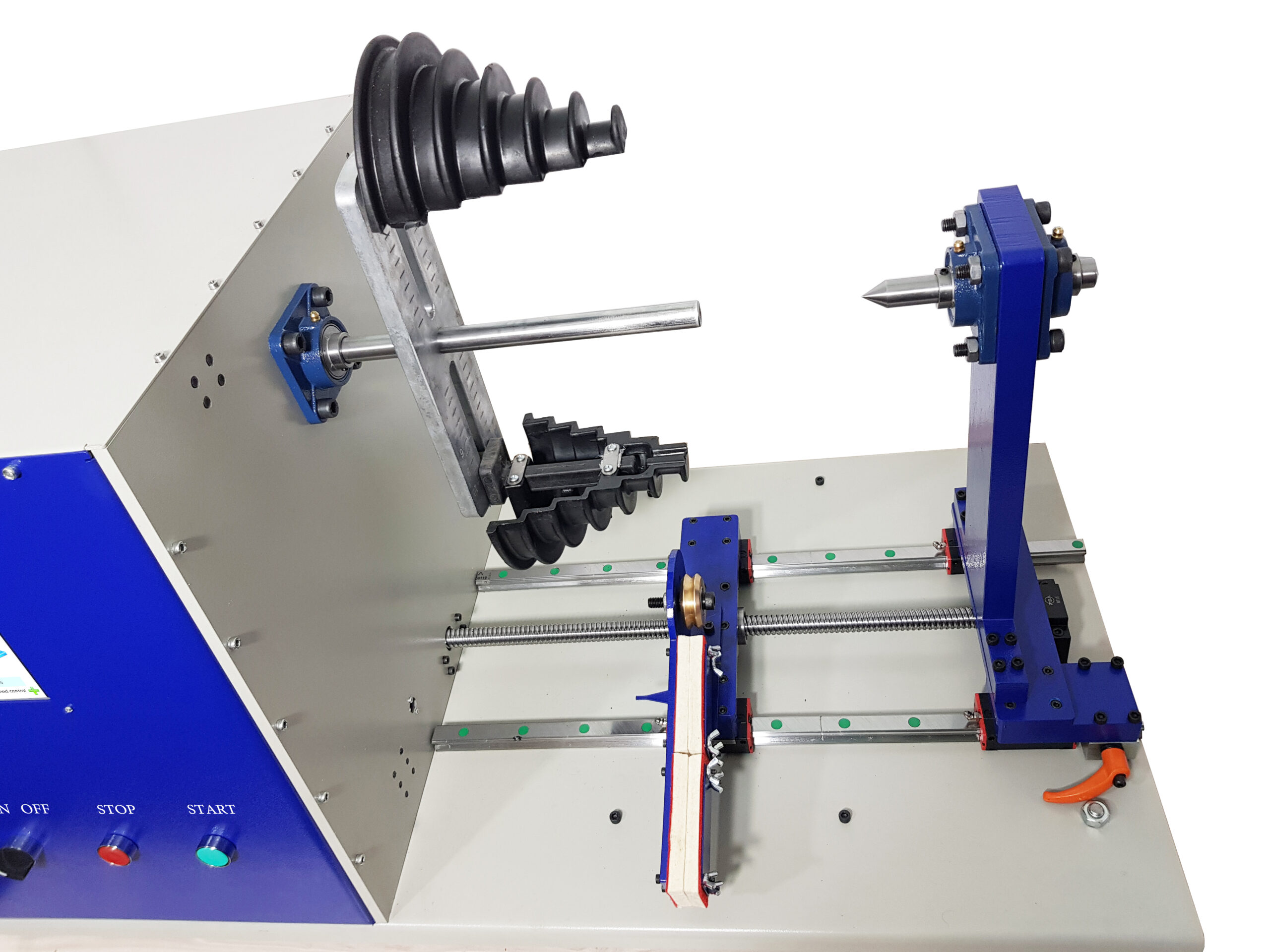

دستگاه کلاف پیچ اتوماتیک یا سیم پیچ اتوماتیک موتور ابزاری تخصصی برای پیچیدن سیم‌های مسی یا آلومینیومی در موتورهای الکتریکی است که به منظور افزایش دقت و کاهش زمان تولید به صورت خودکار یا نیمه‌خودکار عمل می‌کند. این دستگاه در صنایع مختلف، از جمله تولید موتورهای الکتریکی خانگی و صنعتی، کاربرد گسترده‌ای دارد. عملکرد اصلی آن ایجاد سیم‌پیچی دقیق و یکنواخت در شیارهای استاتور یا روتور موتور است.
سیم‌پیچی انواع موتورها: این دستگاه قادر است سیم‌پیچی موتورهای متنوعی، از موتورهای کوچک خانگی تا موتورهای صنعتی بزرگ را انجام دهد. سازگاری با انواع قالب‌های سیم‌پیچی، آن را به ابزاری کارآمد تبدیل کرده است.
سیم‌پیچی سری در یک قالب: با تنظیمات دستگاه، می‌توان سیم‌پیچی چندین سری را در یک قالب واحد انجام داد که باعث افزایش بهره‌وری می‌شود.
سایز سیم متنوع: دستگاه از سیم‌هایی با ضخامت 0.2 میلی‌متر تا 3 میلی‌متر پشتیبانی می‌کند و امکان استفاده در پروژه‌های مختلف را فراهم می‌کند.
تنظیم تعداد دور سیم‌پیچی: کاربر می‌تواند تعداد دور سیم‌پیچی را برای هر خانه از قالب تنظیم کند و به نتایج دقیق دست یابد.
سیم‌پیچی اتوماتیک: این دستگاه توانایی پیچیدن تمامی ردیف‌های قالب به صورت کاملاً خودکار را دارد، که این ویژگی باعث افزایش سرعت و کاهش خطا در فرآیند تولید می‌شود.
کاربرد های دستگاه کلاف پیچ
دستگاه کلاف‌پیچ یا همان سیم‌پیچ موتور، ابزاری تخصصی است که در صنایع مختلفی که نیاز به ساخت یا تعمیر موتورهای الکتریکی دارند، کاربرد دارد. این دستگاه به دلیل دقت و سرعت بالا، در فرآیندهای تولید و نگهداری موتورهای الکتریکی، یکی از ابزارهای کلیدی محسوب می‌شود. در ادامه، به بررسی مهم‌ترین کاربردهای این دستگاه می‌پردازیم:
تولید موتورهای الکتریکی
یکی از اصلی‌ترین کاربردهای کلاف‌پیچ، استفاده در خطوط تولید موتورهای الکتریکی است. این دستگاه برای سیم‌پیچی دقیق سیم‌های مسی یا آلومینیومی روی هسته‌های موتور به کار می‌رود. صنایع مختلفی مانند تولید لوازم خانگی (لباس‌شویی، یخچال، کولر)، پمپ‌ها، و ژنراتورها از این دستگاه برای تولید انبوه استفاده می‌کنند. قابلیت تنظیم تعداد دور سیم‌پیچی و پشتیبانی از سیم‌های با قطرهای مختلف، این دستگاه را برای تولید انواع موتورهای کوچک و بزرگ مناسب کرده است.
تعمیر و بازسازی موتورهای الکتریکی
در کارگاه‌های تعمیر موتور، دستگاه کلاف‌پیچ به منظور بازسازی سیم‌پیچ‌های آسیب‌دیده به کار می‌رود. این فرآیند شامل خارج کردن سیم‌های قدیمی، تمیز کردن هسته موتور، و سیم‌پیچی مجدد با استفاده از دستگاه است. دقت بالا و توانایی تنظیم تعداد دور سیم‌پیچی به تعمیرکاران کمک می‌کند تا عملکرد اولیه موتور را به طور کامل بازیابی کنند.
سفارشی‌سازی موتورهای خاص
در پروژه‌های صنعتی یا تحقیقاتی که به موتورهای خاص با ویژگی‌های منحصر به فرد نیاز است، دستگاه کلاف‌پیچ امکان تولید موتورهای سفارشی را فراهم می‌کند. قابلیت تنظیم دستگاه برای سیم‌پیچی به صورت سری در یک قالب یا انجام سیم‌پیچی‌های خاص، نیازهای متنوع در این حوزه را برطرف می‌کند.
تولید تجهیزات الکتریکی سنگین
در صنایع سنگین مانند تولید ماشین‌آلات صنعتی، ترانسفورماتورها، و ژنراتورهای بزرگ، دستگاه‌های کلاف‌پیچ پیشرفته با ظرفیت بالا به کار می‌روند. این دستگاه‌ها با توانایی پشتیبانی از سیم‌های ضخیم‌تر و تعداد دور بیشتر، برای تولید این تجهیزات ایده‌آل هستند.
افزایش بهره‌وری در تولید
کاربرد دستگاه کلاف‌پیچ در خطوط تولید به طور قابل توجهی بهره‌وری را افزایش می‌دهد. فرآیند خودکار سیم‌پیچی، زمان لازم برای تولید هر موتور را کاهش داده و از خطاهای انسانی جلوگیری می‌کند. این موضوع باعث کاهش هزینه‌های تولید و افزایش کیفیت محصولات می‌شود.
راهنمای کامل تنظیم و راه‌اندازی دستگاه کلاف پیچ
مرحله اول: تنظیمات اولیه دستگاه
دستگاه ضخیم‌پیچ با قابلیت ذخیره‌سازی 55 برنامه حافظه طراحی شده است تا بتوانید تنظیمات دلخواه خود را برای انواع قرقره‌ها با اندازه و تعداد دور متفاوت به‌سادگی ذخیره و بازیابی کنید. برای شروع، طول بخش سیم‌پیچی قرقره (P.D) و قطر سیم لاکی (W.D) را با دقت اندازه‌گیری کنید. سپس از طریق دکمه Menu وارد بخش تنظیمات شوید و مقدار تعداد دور سیم‌پیچی (TRN1) را تنظیم کنید. تغییر مقادیر پارامترها با استفاده از دکمه‌های UP و DOWN انجام می‌شود و با فشار طولانی این دکمه‌ها می‌توان سرعت تغییر مقدار را افزایش داد. برای ذخیره تنظیمات نهایی و خروج از منو، از دکمه SAVE استفاده کنید.
مرحله دوم: تعیین نقطه شروع
برای هر برنامه، تعیین نقطه شروع (ZERO) ضروری است. با استفاده از دکمه‌های STEP-R و STEP-L، ترتیب‌زن را به سمت راست یا چپ حرکت دهید تا نقطه عبور سیم به‌دقت روی لبه شروع قرقره قرار گیرد. سپس با نگه‌داشتن دکمه ZERO SET به مدت 3 ثانیه، نقطه شروع ذخیره می‌شود که با صدای کوتاه “بیپ” تایید خواهد شد. این تنظیم باید برای هر برنامه به‌صورت جداگانه انجام شود. پس از اطمینان از صحت نقطه شروع، دستگاه آماده اجرای عملیات است.
مرحله سوم: آماده‌سازی برای سیم‌پیچی
برای شروع، برنامه موردنظر را انتخاب کنید و دکمه STOP را برای 3 ثانیه فشار دهید تا ترتیب‌زن به نقطه شروع بازگردد. سرعت دستگاه را با ولوم تنظیم روی کمترین مقدار قرار دهید و سیم لاکی را از مسیرهای مشخص عبور دهید. سیم را به پایه قرقره یا محل شروع سیم‌پیچی متصل کرده و مطمئن شوید که محکم بسته شده است.
نکات مهم برای حفظ سلامت دستگاه و دقت کار
- در هنگام تنظیمات اولیه، از سرعت پایین برای جلوگیری از خطا و شناسایی مشکلات استفاده کنید.
- برای توقف موقت، دکمه STOP را فشار دهید تا دستگاه متوقف شود، اما اطلاعات تنظیمات همچنان در حافظه باقی بمانند.
- در صورت نیاز به تغییر تنظیمات، میتوانید مقادیر را از طریق منو تغییر داده و ذخیره کنید.
- برای بازگرداندن ترتیب‌زن به نقطه شروع و صفر کردن شمارنده دورها، دکمه STOP را برای چند ثانیه نگه دارید.
این دستگاه با قابلیت‌های پیشرفته و انعطاف‌پذیری بالا، انتخابی ایده‌آل برای کارگاه‌ها و صنایع تولیدی است که به دقت و کارایی بالا نیاز دارند.
